Комнатный макет масштаба 1:22,5 - 24 с колеёй 45мм и самодельный подвижной состав.


  Изначально для меня «большие масштабы»  являются «большими игрушками».  По-иному воспринимаю я и макеты на эту тему. Для меня это  в какой-то мере нечто  игрушечно-сказочное.  Поэтому, когда у меня накопилось достаточно подвижного состава на колею 45мм, я решил построить в своей мастерской  макет  в масштабе 1:22,5-24 на минимальной площади. Сказались и самые положительные воспоминания конца 90-х о круглом макете из Дворца Пионеров на Ленинских горах, где бегал «Бачмановский десятиног» (2-3-0) по кольцу с тоннелем без единой стрелки.

    Мой макет имеет размеры 155х132см. В полной мере задействована основа от макета «Остров Содор». Даже клеенку-покрытие не снимал. Уложен путь от LGB радиусом 600мм.  В правой части сделаны два тупиковых пути для отстоя локомотивов. Эти пути пластиковые от наборов фирмы EZTEC.  Треть макета занимает гора с тоннелем, так критикуемая мною во многих макетах «нового поколения так называемых моделистов». Но здесь, на столь малой площади, она неплохо вписывается в ландшафт. Гора сделана из упаковочного картона и залита монтажной пеной - 3 флакона. Покрашена гуашевыми красками  - большой кистью. Мазки краски наносились в хаотическом порядке.

   Отдельно скажу про травяное покрытие. Изначально я хотел всё-таки подчеркнуть, что у меня «садовая железная дорога».  Да и традиционная «стоячая трава»  смотрелась бы здесь слишком мелко.  Поэтому я взял для отделки макета пластиковые пластины искусственной травы. Их реально купить (или заказать) в цветочных магазинах или  приобрести в торговых точках «ВСЕ ПО 47”.
  Там же я покупал и деревья - в кадках или выросшие на камнях. Недостаток этих растений - они все одной высоты. Зато среди них попадаются экземпляры, отличающиеся по цветовой гамме.
  Остальные «зеленые насаждения»  - искусственные растения для аквариумов и раздербаненная найденная у подъезда в сугробе новогодняя ёлка. Ещё одна ёлочка была куплена на барахолке за 50 руб.

   Вокзальчик, точнее, остановочный пункт  я делал из деталей купленного за сущие копейки на барахолке конструктора «Домики для гоми.. Пардон, для гномиков».  А вот фонарик справа - старинная, годов 60-х. игрушка из ГДР. Только внутрь уже вставлен светодиод оранжевого цвета.
  В крошечной «билетной кассе есть стол, чайник, кнопочный телефон и стул. Заведует этим хозяйством блондинко - умная, раз на дороге железной работает. :)

  На макете есть и водяная мельница - декоративный фонтанчик из универмага «Московский».

  На макете работает трехзначная автоблокировка на герконах.  Сам светофор куплен за 110 рублей в игрушечном магазине Серпухова. Изначально он предназначался для «игры в мафынки» и был чисто уличным. Были переставлены линзы, а вот перепаивать точечные светодиоды я не решился.  Поэтому, желтый огонь остался посередине, зеленый с красным поменялись местами. Добавил козырьки. Покрасил мачту.
   Работает это «чудо игрушечной промышленности КНР» так. Включаем - красный горит. Еще раз нажимаем на кнопку - мигает желтый. Жмем снова на единственную кнопку - зеленый.  Спустя 25 секунд светофор гаснет.  Но этого времени вполне хватает, что бы прошел единственный состав на макете. Получается трехзначная автоблокировка. А когда в светофоре садится батарейка, то желтый начинает мигать спустя секунд 10 как загорелся.
Видео работы автоблокировки.

   В дальнейших планах  - это оснащение макета бОльшим количеством фигурок.  Возможно и путь буду балластировать.

  Некоторые соображения про «садовые дороги». Я немного поигрался «на полу» и даже раскладывал овал на садовом участке. Понял одно - я не авиатор, чтобы смотреть на поезда сверху вниз. А здесь мой макет расположен на высоте одного метра от пола. Соответственно, когда я сижу, то поезд проходит мимо меня на уровне плеч. Совсем другое ощущение и впечатление.

  И ещё. На этой площади я мог бы и НО, и ТТ макет разместить. Но у меня еще и кошка живет. Персидская покинула этот мир 18 июня, прожив 11,5 лет, что прилично для этой породы, а 3 сентября жена подобрала на детской площадке милую 4-хмесячную кошечку.  Так вот, этот зверь повадился спать на песчаной тропинке за остановочным павильоном. Но прыгает и ходит кошка настолько осторожно, что даже фигурки не роняет. Не думаю, что с мелким масштабом она обращалась бы столь осторожно - сужу по макету «Остров Содор», когда постоянно приходилось что-то подправлять после визитов прежней кошки.

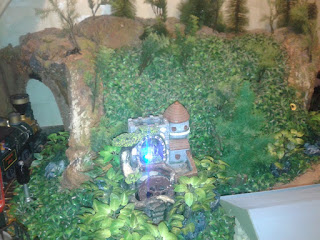

                        Гора, портал тоннеля и водяная мельница.


                                  Гора и левый портал тоннеля.

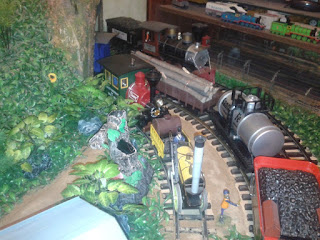

                                  Пути для отстоя локомотивов.


"Ракета Стефенсона" в тупике. За ним паровоз "Casey" машиниста Стивена Леманна.
Здесь про паровоз Casey и его машиниста.

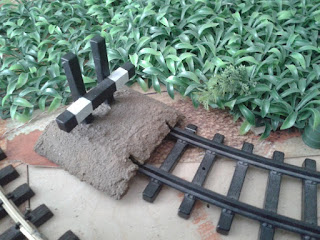

Тупик с призмой. Самодельный. Ещё не отделанный. И путь не балластирован.

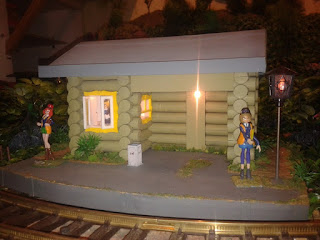

                                        Остановочный пункт.


Дежурная с жезлом на право занятия перегона. Хотя... зачем она тут, если есть автоблокировка? Наверное, для подстраховки.

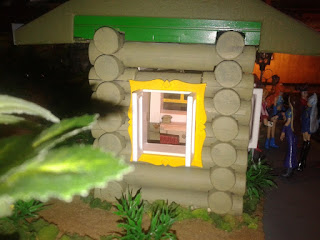

Заглянем в крошечную "дежурку и билетную кассу одновременно".

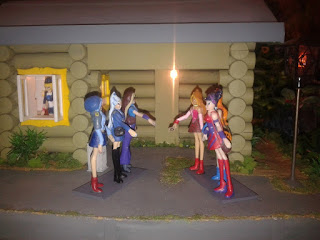

Извечные враги - ревизорши и безбилетники. Вон одна из "зайчих" уже "полтинник" протягивает. Думаю, что ей место в вагоне уже обеспечено...

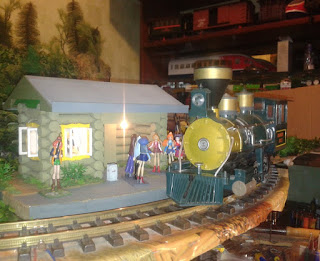

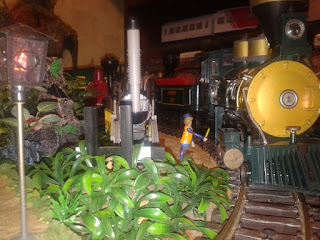

                                            Поезд прибывает.


                          Проход поезда по правой части макета.


                     Путь свободен - "свернутый желтый флажок"

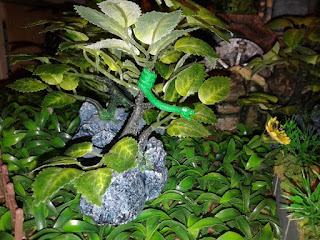

"Зеленый змей ГДЁ(гадёныш)" хочет в кого-нибудь вцепиться.


                                     Черный леопард (пантера).


          Кошечка Кассиопея Цефеевна изучает журчащую воду.


                                              Устала кошка и спит.

Здесь про подвижной состав, работающий на моём макете.

А вот последние мои самоделки в "большом масштабе":


   4-х осная платформа. Сделана из двух полувагонов (см.по ссылке выше). Тележки взяты от игрушечной ж.дороги с колеёй 52мм. Колеса - производство лаборатории ж.д.моделизма "Дворца пионеров на Ленинских Горах".  Бревна - сам отбирал в лесу на работе. :)



   "Кабуз"(служебный вагон"). Из наборов (см.выше по ссылке). Покрашен заново. В фонари вставлены светодиоды. В вагоне сделан интерьер - кровать. столик, лестница наверх и стенной светильник. Отгорожен туалет.  Работает освещение от двух батареек ААА. Включается микропереключателем на днище вагона.


    Кто-нибудь наверняка задаст провокационный вопрос - а что же это за дорога? Вроде бы и Россия, а подвижной состав - американский. А вот мне так захотелось сделать - и я сделал такую - Русско-Американскую дорогу.  В конце концов, разве Америка нам враг?  Мне лично - точно нет! И у американцев много хорошего можно подчерпнуть. Хотя бы их отношение к собственной истории и технике.

 А вообще, один из моделистов с ником "AlexK" даже в подписи себе поставил:

                   "Первое правило ж.д.моделизма - это МОЙ макет"


                                    Добавлено 24.10 2016.



     Макет, представленный выше, был разобран за 2 часа.  Почему?
Мне захотелось сделать подобный макет, но с возможностью его транспортировки. Ведь вышеупомянутый макет был стационарным.
В итоге  я сделал максимально приближенный к окружности подмакетник диаметром 138см, разбираемый на две части.  Обе половинки стягиваются тремя шпильками с "барашками".  Для электрических соединений применены два разъёма типа "Тюльпан" на геркон и на привод стрелки.
 Путь я уложил пластиковый, см. в конце страницы.  Почему так?  Просто в наличии у меня в большинстве своём радиоуправляемые локомотивы. Из "фирменных"  только один паровоз от LGB. Стрелок к "лемановскому" кольцу нет, тратиться на их приобретение нет никакого желания. К тому же, я собираюсь сделать этому паровозу тендер с батареями и блоком радиоуправления. Поэтому, никаких сомнений по поводу рельсового материала у меня не было.
 Привод стрелочных переводов осуществляется моторами и редукторами от р/у машинок. Привода замаскированы.
 На макете я не стал делать тоннель. Часть пути и стрелка скрыты холмом, обильно покрытым растительностью. Холм выполнен из остатков старого макета.
 Фонан и светофор подняты над поверхностью. Здание вокзала не закреплено.
 Рядом с песчаной дорожкой расположена игрушка - "говорящее дерево". Повторяет сказанное. Установлена игрушка  просто так, ради "прикола" :)

Путь забалластирован. Применен кошачий наполнитель "Барсик-стандарт".  Уложены также два "мертвых пути". По легенде они когда-то использовались, но затем стрелочные переводы были демонтированы. Пути я использую для отстоя п/с.

 А далее - смотрите фото:











                                        "говорящее дерево". Тупое-тупое :)


                           Чайник и телефон вылеплены из "миллипута".




   Пульт управляет стрелками (запитываются от "Кроны"), включением освещения в остановочном пункте и светофором (на редкий случай несрабатывания герконов).


                          Кассиопея Цефеевна посетила макет.




                                                    Добавлено 26.10.2016.

                                     "Ракета" Стефенсона.

  Как-то пару лет назад попался мне в руки забавный игрушечный набор с 30мм колеей. Вагоны были откровенно примитивными. Но вот паровоз... Это была "Ракета" Стефенсона, по масштабу подходящая к 1:22,5. Долгое время она у меня просто стояла на полке, но вот недавно я решил переделать её на колею 45мм.



  Проблем не возникло. Внутрь было вставлен простейший блок от радиоуправляемой машинки, антенна само-собой выведена в трубу. Трубопроводы и прочие навесные детали изготовлены из проволоки разного диаметра. Сам "сэр Джордж Стефенсон" был куплен на барахолке за 20 рублей, это был герой какого-то современного мультфильма. Фигурку пришлось переделать и покрасить соответственно эпохе.



Тендер пришлось намного расширить. В бочке, которая снимается, находится блок из 3-х батареек. Бочка сделана из какой-то баночки от лекарств. Крышка отвинчивается. Уголь в тендере... только не пугайтесь... - это кошачий наполнитель "Барсик", естественно, неиспользованный моей кошкой, приклеенный и покрашенный.
Соединяется паровоз и тендер разъёмом.
Поскольку у меня не было нормальных колес для тендера, пришлось взять колеса красного цвета от игрушечных вагонов. Впоследствии я их заменил  на серые. Также планирую сделать хорошую (возможно травленую) надпись "ROCKET".
